1-ый гидроцилиндр выдвижения стрелы стрелы КМУ Kanglim KS 2056, 2057

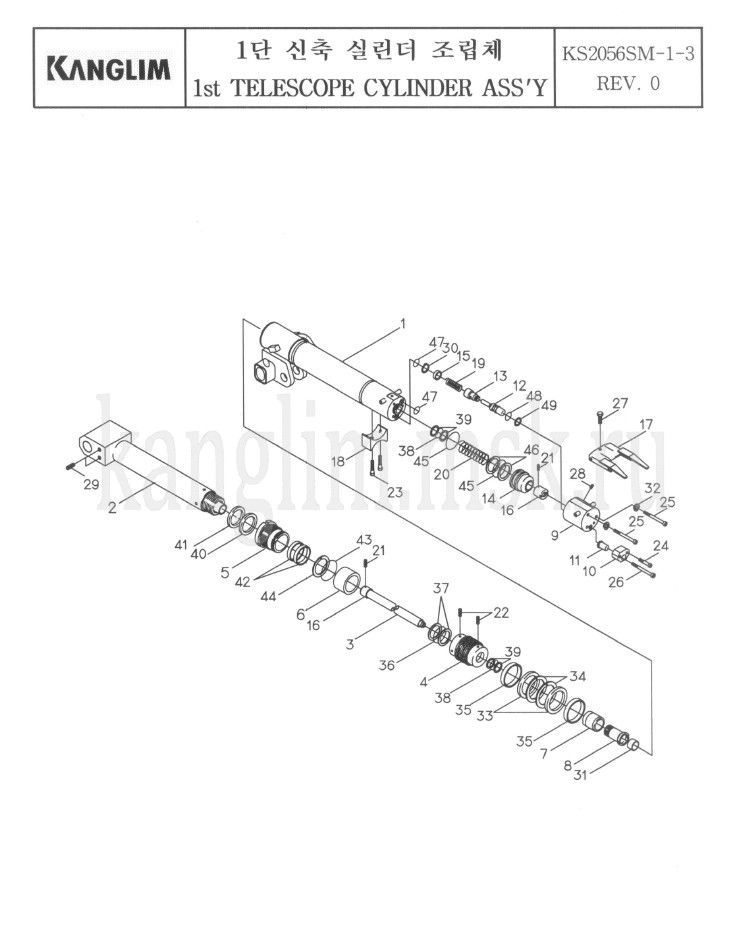

| KANGLIM | 1-Й ТЕЛЕСКОПИЧЕСКИЙ ЦИЛИНДР В СБОРЕ |
KS2056SM-1-3
REV. 0
|
||
| № | ДЕТАЛЬ № | ОПИСАНИЕ | КОЛ. |
(ПРИМЕЧАНИЯ)
СЕРИЙНЫЙ №
|
| - |
H1099410
KL39T1000
|
1-Й ТЕЛЕСКОПИЧЕСКИЙ ЦИЛИНДР В СБОРЕ | 1 | |
| 1 | KL39T1010 | ТРУБА В СБОРЕ | 1 | |
| 2 | KL39T1020 | ШТОК В СБОРЕ | 1 | |
| 3 | KL39T1030 | НАТЯЖИТЕЛЬ | 1 | |
| 4 | SH16T1040 | ПОРШЕНЬ | 1 | |
| 5 | SH46T1040 | КРЫШКА, ШТОК | 1 | |
| 6 | KL39T1050 | РАСПОРКА | 1 | |
| 7 | SS33T1070 | КОЛЬЦО, ПОДКЛАДКА | 1 | |
| 8 | SS33T1080 | НАПРАВЛЯЮЩАЯ, ПОДКЛАДКА | 1 | |
| 9 | KL22T1010 | КЛАПАН, КОРПУС | 1 | |
| 10 | SS33T10A1 | КРОНШТЕЙН-A | 1 | |
| 11 | SS33T10A2 | НАПРАВЛЯЮЩИЙ, ЗОЛОТНИК | 1 | |
| 12 | SS33T10A3 | ЗОЛОТНИК | 1 | |
| 13 | SS33T10A4 | КЛАПАН-A | 1 | |
| 14 | SS33T10A5 | КЛАПАН-B | 1 | |
| 15 | SS33T10A6 | ШАЙБА-A | 1 | |
| 16 | HN01T1060 | ГАЙКА, СТОПОРНАЯ | 2 | |
| 17 | KL25T1040-03 | КРОНШТЕЙН В СБОРЕ | 1 | |
| 18 | SH16T10P2 | ПОДКЛАДКА | 1 | |
| 19 | SS33T10S1 | ПРУЖИНА-A | 1 | |
| 20 | SS33T10S2 | ПРУЖИНА-B | 1 | |
| 21 | ВИНТ, УСТАНОВОЧНЫЙ | 2 | M3xP0.5x3L | |
| 22 | ВИНТ, УСТАНОВОЧНЫЙ | 2 | M6xP1.0x6L | |
| 23 | БОЛТ, ГНЕЗДО | 2 | M6xP1.0x25L | |
| 24 | БОЛТ, ГНЕЗДО | 1 | M8xP1.25x35L | |
| 25 | БОЛТ, ГНЕЗДО | 2 | M8xP1.25x100L | |
| 26 | БОЛТ, ГНЕЗДО | 1 | M8xP1.25x115L | |
| 27 | БОЛТ, ШЕСТИГРАННЫЙ | 2 | M8xP1.25x20L | |
| 28 | ПРОБКА | 2 | PT1/8x7L | |
| 29 | ПРОБКА | 2 | PT3/8 | |
| 30 | КОЛЬЦО, ЗАЩЕЛКА | 1 | Ø14(ДЛЯ ОТВЕРСТИЕ) | |
| 31 | DU ВТУЛКА | 1 | MB 1815 DU | |
| 32 | ШАЙБА, ПРУЖИННАЯ | 2 | FOR M8 | |
| 33 | U-УПЛОТНИТЕЛЬ | 2 | OSI 70 | |
| 34 | КОЛЬЦО, ОПОРНОЕ | 2 | Ø60xØ70x3T | |
| 35 | КОЛЬЦО, ИЗНОСА | 2 | Ø70xØ65x15W | |
| 36 | КОЛЬЦО | 1 | 1B G30 | |
| 37 | КОЛЬЦО, ОПОРНОЕ | 2 | (T-3) G30 | |
| 38 | КОЛЬЦО | 2 | 1B P18 | |
| 39 | КОЛЬЦО, ОПОРНОЕ | 4 | (T-2) P18 | |
| 40 | U-УПЛОТНИТЕЛЬ | 1 |
N1-300(21357)
(Ø55xØ65x10W)
|
|
| 41 | ОЧИСТИТЕЛЬ, ПЫЛИ | 1 | KDD 55 | |
| 42 | КОЛЬЦО, ИЗНОСА | 2 | Ø55xØ60x15W | |
| 43 | КОЛЬЦО | 1 | 1B G65 | |
| 44 | КОЛЬЦО, ОПОРНОЕ | 1 | (T-3) G65 | |
| 45 | КОЛЬЦО | 2 | Ø28xØ33 | |
| 46 | КОЛЬЦО, ОПОРНОЕ | 2 | Ø28xØ33 | |
| 47 | КОЛЬЦО | 2 | 1BP 14 | |
| 48 | КОЛЬЦО | 1 | 4D P6 | |
| 49 | КОЛЬЦО, ОПОРНОЕ | 1 | (T-2) P6 | |
| S1140177 | УПЛОТНИТЕЛЬНЫЙ НАБОР | 1 | ||
