2-ой гидроцилиндр выдвижения стрелы стрелы КМУ Kanglim KS 2056, 2057

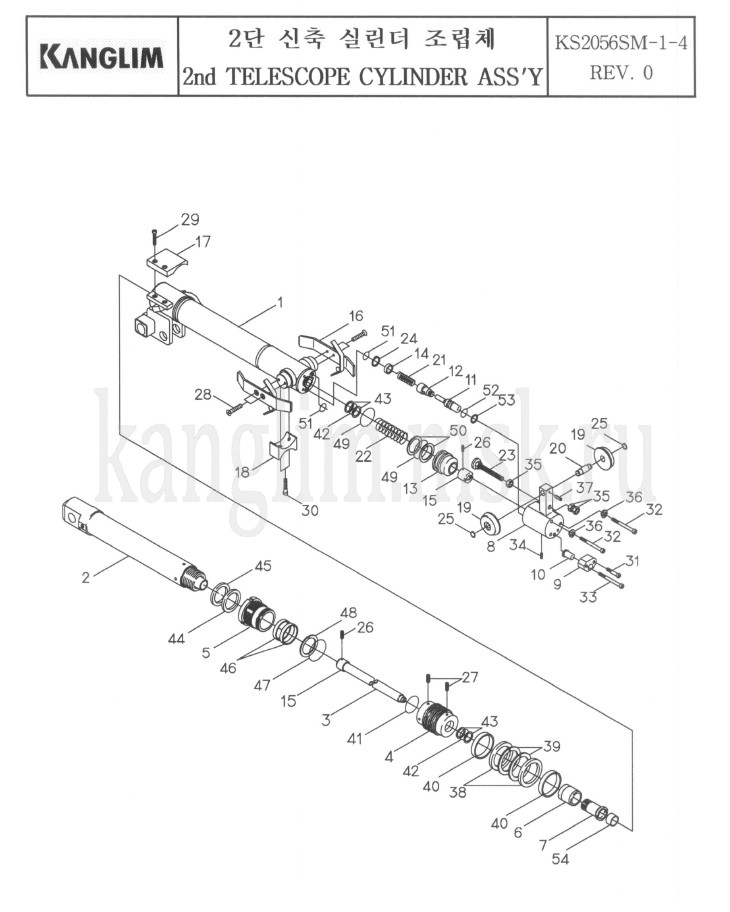

| KANGLIM | 2-Й ТЕЛЕСКОПИЧЕСКИЙ ЦИЛИНДР В СБОРЕ |
KS2056SM-1-4
REV. 0
|
||
| № | ДЕТАЛЬ № | ОПИСАНИЕ | КОЛ. |
(ПРИМЕЧАНИЯ)
СЕРИЙНЫЙ №
|
| - |
H1099428
KL39T2000
|
2-Й ТЕЛЕСКОПИЧЕСКИЙ ЦИЛИНДР В СБОРЕ | 1 | |
| 1 | KL39T2010 | ТРУБА В СБОРЕ | 1 | |
| 2 | KL39T2020 | ШТОК В СБОРЕ | 1 | |
| 3 | KL39T2030 | НАТЯЖИТЕЛЬ | 1 | |
| 4 | SH16T2040-01 | ПОРШЕНЬ | 1 | |
| 5 | SH46T2040 | КРЫШКА, ШТОК | 1 | |
| 6 | SS33T1070 | КОЛЬЦО, ПОДКЛАДКА | 1 | |
| 7 | SS33T1080 | НАПРАВЛЯЮЩАЯ, ПОДКЛАДКА | 1 | |
| 8 | SH16T2040 | КЛАПАН BODY В СБОРЕ | 1 | |
| 9 | SS33T10A1 | КРОНШТЕЙН-A | 1 | |
| 10 | SS33T10A2 | НАПРАВЛЯЮЩИЙ, ЗОЛОТНИК | 1 | |
| 11 | SS33T10A3 | ЗОЛОТНИК | 1 | |
| 12 | SS33T10A4 | КЛАПАН-A | 1 | |
| 13 | SS33T10A5 | КЛАПАН-B | 1 | |
| 14 | SS33T10A6 | ШАЙБА-A | 1 | |
| 15 | HN01T1060 | ГАЙКА, СТОПОРНАЯ | 2 | |
| 16 | KL25T2040 | КРОНШТЕЙН В СБОРЕ | 2 | |
| 17 | KL08T2070 | ПОДКЛАДКА | 1 | |
| 18 | SH16T20P1 | ПОДКЛАДКА | 1 | |
| 19 | SH17T2040 | РОЛИК, НАПРАВЛЯЮЩИЙ | 2 | |
| 20 | SH06T3050 | ВАЛ, ПОДШИПНИК | 1 | |
| 21 | SS33T10S1 | ПРУЖИНА-A | 1 | |
| 22 | SS33T10S2 | ПРУЖИНА-B | 1 | |
| 23 | SS33T20B1-01 | БОЛТ, ПРОВЕРОЧНЫЙ | 1 | |
| 24 | КОЛЬЦО, ЗАЩЕЛКА | 1 | Ø14(ДЛЯ ОТВЕРСТИЯ) | |
| 25 | КОЛЬЦО, ЗАЩЕЛКА | 2 | Ø15(ДЛЯ ВАЛА) | |
| 26 | ВИНТ, УСТАНОВОЧНЫЙ | 2 | M3xP0.5x3L | |
| 27 | ВИНТ, УСТАНОВОЧНЫЙ | 2 | M6xP1.0x6L | |
| 28 | БОЛТ, ПЛИС | 4 | M6xP1.0x12L | |
| 29 | БОЛТ, ГНЕЗДО | 2 | M6xP1.0x15L | |
| 30 | БОЛТ, ГНЕЗДО | 2 | M6xP1.0x25L | |
| 31 | БОЛТ, ГНЕЗДО | 1 | M8xP1.25x35L | |
| 32 | БОЛТ, ГНЕЗДО | 2 | M8xP1.25x100L | |
| 33 | БОЛТ, ГНЕЗДО | 1 | M8xP1.25x115L | |
| 34 | ПРОБКА | 2 | PT1/6x7L | |
| 35 | ГАЙКА | 3 | M12xP1.75x10H | |
| 36 | ШАЙБА, ПРУЖИННАЯ | 2 | M8 | |
| 37 | ШТИФТ, ПРУЖИНА | 2 | 5AW28 | |
| 38 | УПЛОТНИТЕЛЬ, ПОРШЕНЬ | 2 | OSI 65 | |
| 39 | КОЛЬЦО, ОПОРНОЕ | 2 | Ø55xØ65x3T | |
| 40 | КОЛЬЦО, ИЗНОСА | 2 | Ø60xØ65x15W | |
| 41 | КОЛЬЦО | 1 | 1B G30 | |
| 42 | КОЛЬЦО | 2 | 1B P18 | |
| 43 | КОЛЬЦО, ОПОРНОЕ | 4 | (T-2) P18 | |
| 44 | УПЛОТНИТЕЛЬ, ШТОК | 1 |
NI-300(18765)
(Ø50xØ60x10W)
|
|
| 45 | УПЛОТНЕНИЕ, ПЫЛЕЗАЩИТНОЕ | 1 | KDD 50 | |
| 46 | КОЛЬЦО, ИЗНОСА | 2 | Ø50xØ55x15W | |
| 47 | КОЛЬЦО | 1 | 1B G60 | |
| 48 | КОЛЬЦО, ОПОРНОЕ | 1 | (T-3) G60 | |
| 49 | КОЛЬЦО | 2 | Ø28xØ33 | |
| 50 | КОЛЬЦО, ОПОРНОЕ | 2 | Ø28xØ33 | |
| 51 | КОЛЬЦО | 2 | 1B P14 | |
| 52 | КОЛЬЦО | 1 | 4D P6 | |
| 53 | КОЛЬЦО, ОПОРНОЕ | 1 | (T-3) P6 | |
| 54 | DU ВТУЛКА | 1 | MB1815DU | |
| S1140184 | УПЛОТНИТЕЛЬНЫЙ НАБОР | 1 | ||
