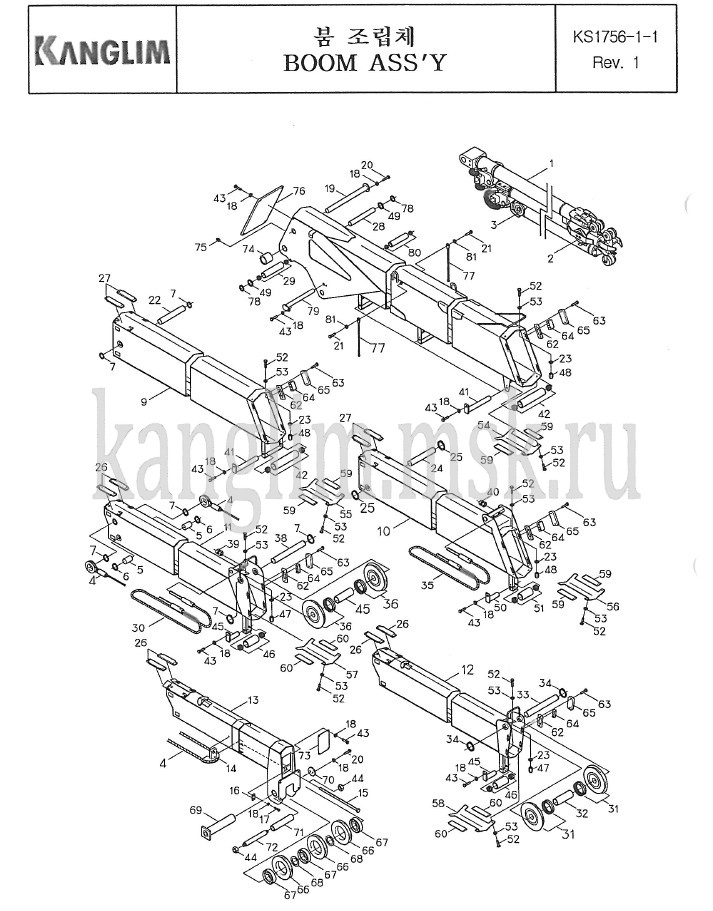

Стрела в разборе КМУ KS 1756 (6 секций)
| KANGLIM |
СТРЕЛА В СБОРЕ |
KS1756-1-1
Rev. 1
|
||
| № | ДЕТАЛЬ № | ОПИСАНИЕ | КОЛ. |
(ПРИМЕЧАНИЯ)
СЕРИЙНЫЙ №
|
| - | A1061500R4 | СТРЕЛА В СБОРЕ | 1 | |
| 1 | H1064662R3 |
ТЕЛЕСКОПИЧЕСКИЕ ГИДРОЦИЛИНДРЫ ТЕЛЕСКОПИРОВАНИЯ И ВЫДВИЖЕНИЯ СТРЕЛЫ |
1 | |
| 2 | M1059639 | РОЛИК | 2 | |
| 3 | M1033352 | РОЛИК | 2 | |
| 4 | A1061474 | ПРОВОЛОЧНЫЙ ТРОС ВТЯГИВАНИЯ СТРЕЛЫ | 1 | Ø10-110m |
| 5 | M1059692 | ШТИФТ | 2 |
Ø25
|
| 6 | 45252714 | КОЛЬЦО, СТОПОРНОЕ | 2 |
RB25
|
| 7 | 45103211 | КОЛЬЦО, СТОПОРНОЕ | 6 | |
| 8 | A1062882R1 | 1-Я СЕКЦИЯ СТРЕЛЫ | 1 | |
| 9 | A1061360R1 | 2-Я СЕКЦИЯ СТРЕЛЫ | 1 | |
| 10 | A1061385R1 | 3-Я СЕКЦИЯ СТРЕЛЫ | 1 | |
| 11 | A1061403R1 | 4-Я СЕКЦИЯ СТРЕЛЫ | 1 | |
| 12 | A1061428R2 | 5-Я СЕКЦИЯ СТРЕЛЫ | 1 | |
| 13 | A1061450R3 | 6-Я СЕКЦИЯ СТРЕЛЫ | 1 | |
| 14 | A0711200R1 | НАПРАВЛЯЮЩИЙ, КАНАТА | 1 | |
| 15 | 21123771 | БОЛТ, ШЕСТИГРАННЫЙ | 1 |
M16x180
|
| 16 | M0517172 | СТОПОР | 1 | |
| 17 | 26109067 | БОЛТ, ШЕСТИГРАННЫЙ ГНЕЗДО | 2 |
BB8x25
|
| 18 | 36120813 | ШАЙБА, ПРУЖИННАЯ | 16 |
WS8
|
| 19 | M1059653 | ВАЛ | 1 | |
| 20 | 21108673 | БОЛТ, ШЕСТИГРАННЫЙ | 2 |
M8x16
|
| 21 | 21108876 | БОЛТ, ШЕСТИГРАННЫЙ | 2 |
BA8x20
|
| 22 | M1059678 | ВАЛ | 1 |
Ø30x214
|
| 23 | 35111010 | ШАЙБА, ОБЫЧНАЯ | 6 |
WP10
|
| 24 | M1059685 | ВАЛ | 1 |
Ø30x195
|
| 25 | 45102910 | КОЛЬЦО, СТОПОРНОЕ | 2 |
RS30
|
| 26 | M1059742R1 |
ПЛАСТИНА СКОЛЬЖЕНИЯ (ПОДКЛАДКА, СЛАЙД) |
6 | |
| 27 | M1059703R1 |
ПЛАСТИНА СКОЛЬЖЕНИЯ (ПОДКЛАДКА, СЛАЙД) |
4 | |
| 28 | M1059774 | ВАЛ | 1 | |
| 29 | M1060417 | РОЛИК | 1 | |
| 30 | A1061442R1 | ТРОС ВЫДВИЖЕНИЯ СТРЕЛЫ | 1 |
Ø11-8300L
|
| 31 | M1059799 | РОЛИК | 2 |
Ø138
|
| 32 | M1003074 | ТРУБА, РАСПОРНАЯ | 1 | |
| 33 | M1059728 | ВАЛ | 1 | |
| 34 | 45102515 | КОЛЬЦО, СТОПОРНОЕ | 2 |
RS25
|
| 35 | A1061481 | ТРОС КАНАТ ВЫДВИЖЕНИЯ ПРОВОЛОЧНЫЙ | 1 | Ø9-8350L |
| 36 | M1059800 | РОЛИК | 2 | |
| 37 | M1003100 | РАСПОРКА | 1 | |
| 38 | M1059710 | ВАЛ | 1 | |
| 39 | S1011990 | ГАЙКА, ШЕСТИГРАННАЯ | 6 | |
| 40 | S1012100 | ГАЙКА, ШЕСТИГРАННАЯ | 6 | |
| 41 | A1007470 | ВАЛ | 4 | |
| 42 | M1059817 | РОЛИК | 4 | |
| 43 | 21108560 | БОЛТ, ШЕСТИГРАННЫЙ | 16 | |
| 44 | 31111010 | ГАЙКА, ШЕСТИГРАННАЯ | 2 |
NA10
|
| 45 | A1007487 | ВАЛ | 2 | |
| 46 | M1059824 | РОЛИК | 2 | |
| 47 | M1003149 | ГАЙКА, ШЕСТИГРАННАЯ | 4 | |
| 48 | M1003156 | ГАЙКА, ШЕСТИГРАННАЯ | 6 | |
| 49 | M1060004R1 | РАСПОРКА | 2 | |
| 50 | M1060043R1 | ВАЛ | 1 | |
| 51 | M10060036 | РОЛИК | 1 | |
| 52 | 21111865 | БОЛТ, ШЕСТИГРАННЫЙ | 18 | |
| 53 | 36121025 | ШАЙБА, ПРУЖИННАЯ | 20 | |
| 54 | A1060949R2 | НАПРАВЛЯЮЩАЯ, ПОДКЛАДКА | 1 |
1
|
| 55 | A1060899R2 | НАПРАВЛЯЮЩАЯ, ПОДКЛАДКА | 1 |
2
|
| 56 | A1060956R2 | НАПРАВЛЯЮЩАЯ, ПОДКЛАДКА | 1 |
3
|
| 57 | A1060900R3 | НАПРАВЛЯЮЩАЯ, ПОДКЛАДКА | 1 |
4
|
| 58 | A1060850R1 | НАПРАВЛЯЮЩАЯ, ПОДКЛАДКА | 1 |
5
|
| 59 | M1059750R1 |
ПЛАСТИНА СКОЛЬЖЕНИЯ (ПОДКЛАДКА, СЛАЙД) |
6 | |
| 60 | M1059767R1 |
ПЛАСТИНА СКОЛЬЖЕНИЯ (ПОДКЛАДКА, СЛАЙД) |
4 | |
| 62 | M1003163 | РАСПОРКА | 40 | |
| 63 | 26104675 | БОЛТ, ГНЕЗДО ШЕСТИГРАННОЕ | 40 | |
| 64 | P1002836 | РАСПОРКА | 20 | |
| 65 | W1012114 | ПЛАСТИНА | 20 | |
| 66 | M1003829 | РОЛИК | 3 | |
| 67 | 41120747 | ПОДШИПНИК, ШАРИКОВЫЙ | 6 | |
| 68 | M1003170 | ШАЙБА, ПРОМЕЖУТОЧНАЯ | 2 | |
| 69 | M1059735 | ВАЛ | 1 | |
| 70 | W0108608 | ПЛАСТИНА, ТОРЦЕВАЯ | 1 |
Ø35
|
| 71 | M1059984 | ТРУБА, РОЛИК | 1 | |
| 72 | M1059977 | БОЛТ, ПРОМЕЖУТОЧНЫЙ | 1 | |
| 73 | W1004320R2 | ПЛАСТИНА, КРЫШКА | 2 | |
| 74 | P1023870 | ВТУЛКА КРЕПЛЕНИЯ СТРЕЛЫ | 2 | |
| 75 | 46107013 | НИППЕЛЬ, СМАЗОЧНЫЙ | 1 | |
| 76 | W1090593R1 | ВИНТ, УСТАНОВОЧНЫЙ | 1 | |
| 77 | M1052274 | ИНДИКАТОР, УГЛОВОЙ | 2 | |
| 78 | 45102110 | КОЛЬЦО, СТОПОРНОЕ | 2 | |
| 79 | M1060253 | БЛОК, АДАПТОРА | 1 | |
| 80 | M1060260 | БОЛТ, ГНЕЗДО ШЕСТИГРАННОЕ | 1 | |
| 81 | 31110879 | КОЛЬЦО | 2 |
BA8
|
