Монтаж крана, сборочные элементы

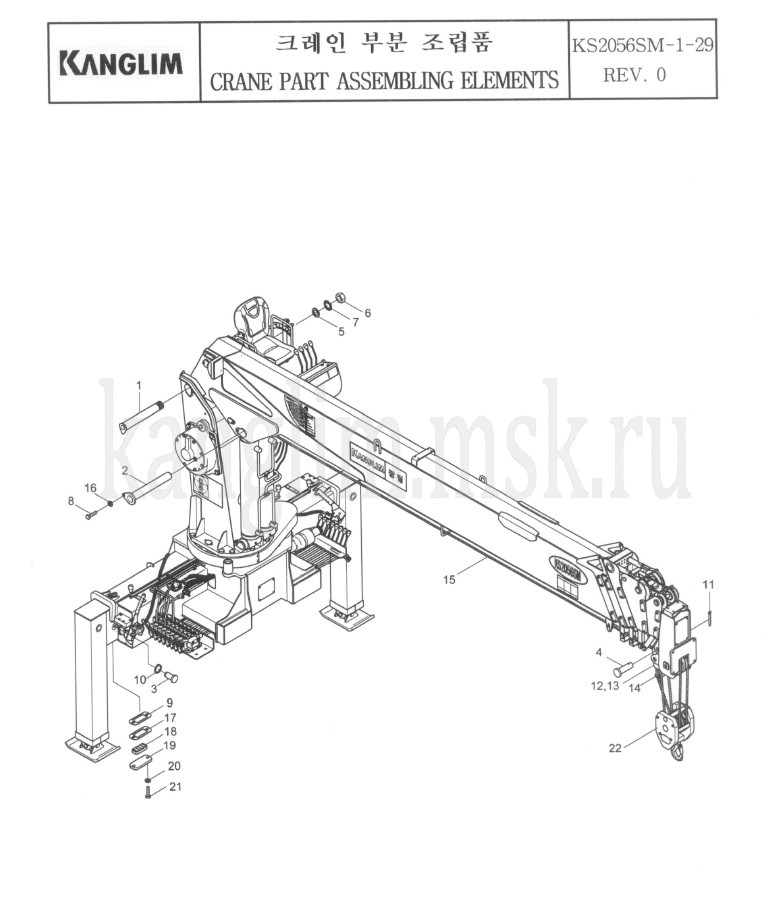

| KANGLIM | СБОРОЧНЫЕ ЭЛЕМЕНТЫ КРАНА |
KS2056SM-1-29
REV. 0
|
||
| № | ДЕТАЛЬ № | ОПИСАНИЕ | КОЛ. |
(ПРИМЕЧАНИЯ)
СЕРИЙНЫЙ №
|
| 1 | M1072501 | ВАЛ, ПАЛЕЦ КРЕПЛЕНИЯ СТРЕЛЫ | 1 | Ø65 |
| 2 | M1072519 | ВАЛ, ПАЛЕЦ КРЕПЛЕНИЯ СТРЕЛЫ | 1 | Ø50x269L |
| 3 | M1060342 | ВАЛ | 2 | Ø20 |
| 4 | M1059048 | ШТИФТ В СБОРЕ | 1 | Ø30x65.5L |
| 5 | M1061985 | РАСПОРКА | 1 | 10T |
| 6 | P1023912 | ШАЙБА, ПОДШИПНИК | 1 | AW12 |
| 7 | 33012070 | ГАЙКА, ЗАМОК | 1 | AN12 |
| 8 | 21109476 | БОЛТ | 2 | BA8x40L |
| 9 | M1072031 | РАСПОРКА | 4 | 1.0T |
| 10 | 45102110 | КОЛЬЦО, СТОПОРНОЕ | 2 | RS20 |
| 11 | P0215280 | ШТИФТ | 2 | |
| 12 | M1002588 | ГНЕЗДО, ПРОВОДА | 1 | |
| 13 | M1002741 | КЛИН | 1 | |
| 14 | P0303402 | ЗАЖИМ, ПРОВОДА | 2 | FR10 |
| 15 | S1088809 | КАНАТ, ПРОВОД | 1 | |
| 16 | 36120813 | ШАЙБА, ПРУЖИННАЯ | 2 | WS8 |
| 17 | M1060560R1 | РАСПОРКА | 2 | 1.6T |
| 18 | M1060577R1 | ПОДКЛАДКА, СЛАЙД | 2 | |
| 19 | M1060552R1 | КРЫШКА | 1 | 10T |
| 20 | 36121210 | ШАЙБА, ПРУЖИННАЯ | 4 | WS12 |
| 21 | 21115073 | БОЛТ, ШЕСТИГРАННЫЙ | 4 | BA12x25L |
| 22 | A1037669R1 | ГАК В СБОРЕ | 1 | 6TOН |
