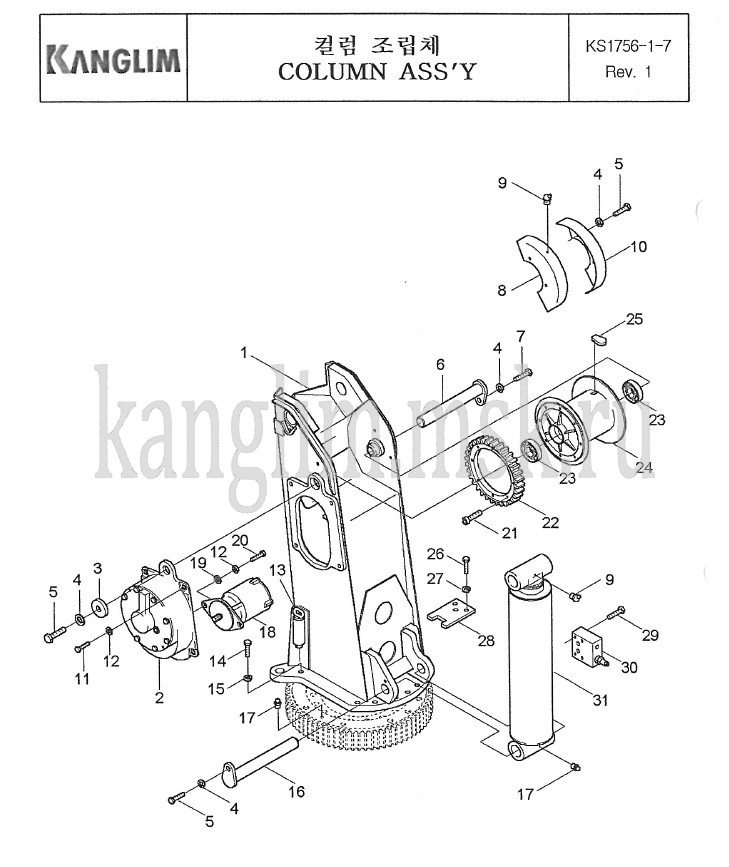

Колонна (башня) KS 1756
| KANGLIM | КОЛОННА В СБОРЕ |
KS1756-1-7
Rev. 1
|
||
| № | ДЕТАЛЬ № | ОПИСАНИЕ | КОЛ. |
(ПРИМЕЧАНИЯ)
СЕРИЙНЫЙ №
|
| 1 | A1062918 | КОЛОННА В СБОРЕ (БАШНЯ) | 1 |
A1062932
(STD.)
|
| 2 | H1015152 | РЕДУКТОР, ЛЕБЕДКИ | 1 | |
| 3 | W1004288 | ПЛАСТИНА, ШАЙБЫ | 5 | 6t |
| 4 | 36121018 | ШАЙБА, ПРУЖИННАЯ | 4 | WS10 |
| 5 | 21112060 | БОЛТ, ШЕСТИГРАННЫЙ | 1 | BA10x25 |
| 6 | M1059895R1 | ВАЛ (ПАЛЕЦ) | 1 | |
| 7 | 21111865 | БОЛТ, ШЕСТИГРАННЫЙ | 1 | BA10x20 |
| 8 | P1004965 | КРЫШКА(LH) | 2 | |
| 9 | 46207017 | НИППЕЛЬ, СМАЗОЧНЫЙ | 1 | B-BT1/8 |
| 10 | P1004958 | КРЫШКА(RH) | 1 | |
| 11 | 21118468 | БОЛТ, ШЕСТИГРАННЫЙ | 4 | M14x40 |
| 12 | 36121413 | ШАЙБА, ПРУЖИННАЯ | 6 | WS14 |
| 13 | M1059960R1 | ВАЛ, ЗАМОК | 1 | |
| 14 | 21177986 | БОЛТ, ШЕСТИГРАННЫЙ | 16 | BA20x65 |
| 15 | 36122013 | ШАЙБА, ПРУЖИННАЯ | 16 | WS20 |
| 16 | A1007327 | ВАЛ (ПАЛЕЦ) | 1 | ø55-255L |
| 17 | 46108019 | НИППЕЛЬ, СМАЗОЧНЫЙ | 3 | FNA-PT 1/8 |
| 18 | H1014972 | ГИДРОМОТОР ЛЕБЕДКИ (МОТОР) | 1 | JD-36-1 |
| 19 | 35111416 | ШАЙБА, ОБЫЧНАЯ | 2 | |
| 20 | 21118361 | БОЛТ, ШЕСТИГРАННЫЙ | 2 | |
| 21 | 26114865 | БОЛТ, ГНЕЗДО ГОЛОВКА | 8 | |
| 22 | M1002710 | ШЕСТЕРНЯ, КОЛЬЦО | 1 | |
| 23 | 41120843 | ПОДШИПНИК, ШАРИКОВЫЙ | 2 | |
| 24 | M1002976 | БАРАБАН ЛЕБЕДКИ В СБОРЕ | 1 | |
| 25 | M1002741 | КЛИН | 1 | |
| 26 | 21115066 | БОЛТ, ШЕСТИГРАННЫЙ | 3 | M12x25 |
| 27 | 36121210 | ШАЙБА, ПРУЖИННАЯ | 3 | WS12 |
| 28 | W1004231 | ПЛАСТИНА | 1 | 6t |
| 29 | 26155470 | БОЛТ, ГНЕЗДО ГОЛОВКА | 4 | BB6x40 |
| 30 | H1085962 |
ГИДРОЗАМОК ЦИЛИНДРА ПОДЪЕМА СТРЕЛЫ, C/B |
1 | |
| 31 | H1079781R1 | ЦИЛИНДР ПОДЪЕМА СТРЕЛЫ | 1 | |
