Гидроцилиндры телескопирования стрелы

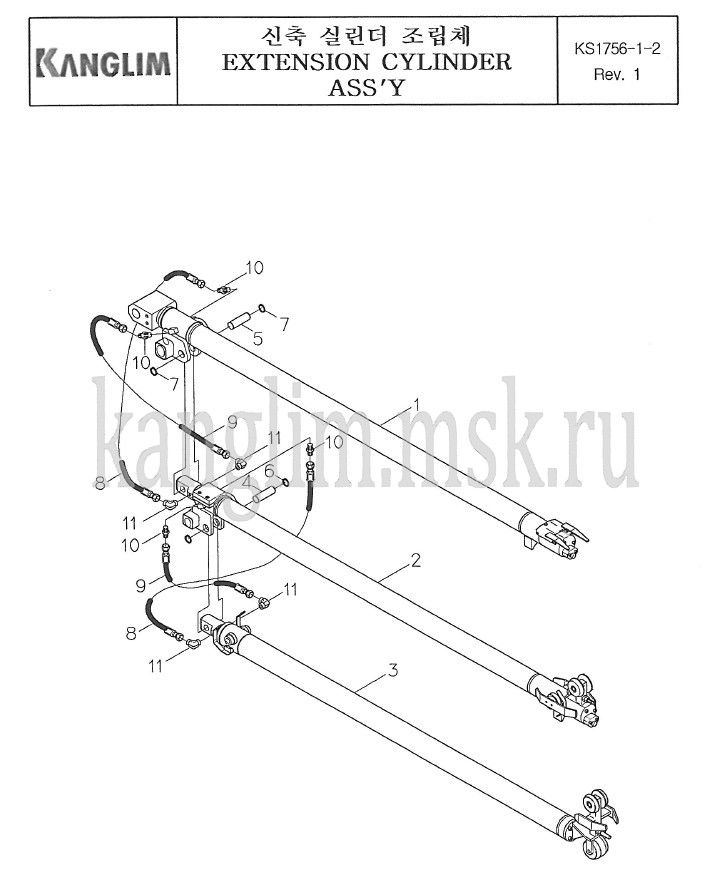

| KANGLIM | ЦИЛИНДР ВЫДВИЖЕНИЯ В СБОРЕ |
KS1756-1-2
Rev. 1
|
||
| № | ДЕТАЛЬ № | ОПИСАНИЕ | КОЛ. |
(ПРИМЕЧАНИЯ)
СЕРИЙНЫЙ №
|
| - |
H1064562R3
|
ЦИЛИНДРЫ ВЫДВИЖЕНИЯ В СБОРЕ | 1 | KL08T0000 |
| 1 |
H1064612R2
|
1-Й ЦИЛИНДР ВЫДВИЖЕНИЯ В СБОРЕ | 1 | KL08T1000-02 |
| 2 |
H1064669R1
|
2-Й ЦИЛИНДР ВЫДВИЖЕНИЯ В СБОРЕ | 1 | KL08T2000-03 |
| 3 |
H1064719R4
|
3-Й ЦИЛИНДР ВЫДВИЖЕНИЯ В СБОРЕ | 1 | CS02T3000-03 |
| 4 | SS25T0010 | ШТИФТ-A | 1 | D25x73 |
| 5 | SS33T0010 | ШТИФТ-B | 1 | D30x73 |
| 6 | КОЛЬЦО, СТОПОРНОЕ | 2 | ||
| 7 | КОЛЬЦО, СТОПОРНОЕ | 2 | ||
| 8 | ШЛАНГ, ГИДРАВЛИЧЕСКИЙ | 1 | PF3/8xPF3/8x450 | |
| 9 | ШЛАНГ, ГИДРАВЛИЧЕСКИЙ | 1 | PF3/8xPF3/8x480 | |
| 10 | АДАПТЕР-A | 4 | ||
| 11 | АДАПТЕР-B | 4 | ||
