Вращающееся соединение (верхнее упр.)

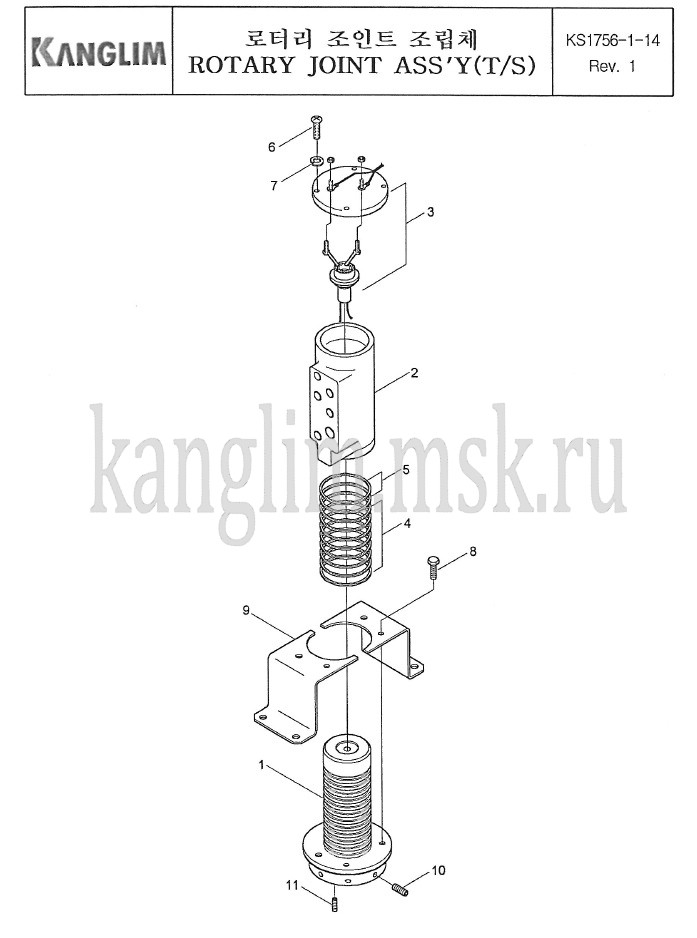

| KANGLIM | ВРАЩАЮЩЕЕСЯ СОЕДИНЕНИЕ В СБОРЕ(T/S) |
KS1756-1-14
Rev. 1
|
||
| № | ДЕТАЛЬ № | ОПИСАНИЕ | КОЛ. |
(ПРИМЕЧАНИЯ)
СЕРИЙНЫЙ №
|
| - | A1062050 | КОЛЛЕКТОР ПОВОРОТА, ГИДРОШАРНИР, ВРАЩАЮЩЕЕСЯ СОЕДИНЕНИЕ, ГИДРАВЛИЧЕСКИЙ КОЛЛЕКТОР, ПОВОРОТАНЫЙ КОЛЛЕКТОР, ПОВОРОТНЫЙ ШАРНИР | 1 | |
| 1 | СОЕДИНЕНИЕ, ВНУТРЕННЕЕ | 1 | ||
| 2 | СОЕДИНЕНИЕ, ВНЕШНОЕ | 1 | ||
| 3 | КОНТАКТНОЕ КОЛЬЦО В СБОРЕ | 1 | ||
| 4 | УПЛОТНЕНИТЕЛЬ | 8 | ||
| 5 | КОЛЬЦО | 2 | ||
| 6 | ВИНТ, R/ГОЛОВА | 4 | M6x25L | |
| 7 | ШАЙБА, ПРУЖИННАЯ | 4 | WS6 | |
| 8 | БОЛТ, ШЕСТИГРАННЫЙ | 4 | M10x20L | |
| 9 | КРОНШТЕЙН | 1 | ||
| 10 | ПРОБКА, ШЕСТИГРАННОЕ ГНЕЗДО | 10 | PT1/4x9L | |
| 11 | ПРОБКА, ШЕСТИГРАННОЕ ГНЕЗДО | 2 | PT1/2x9L | |
| РЕМКОМПЛЕКТ КОЛЛЕКТОРА(ГИДРОШАРНИРА) | 1 | |||
