Распределитель управления краном манипулятором

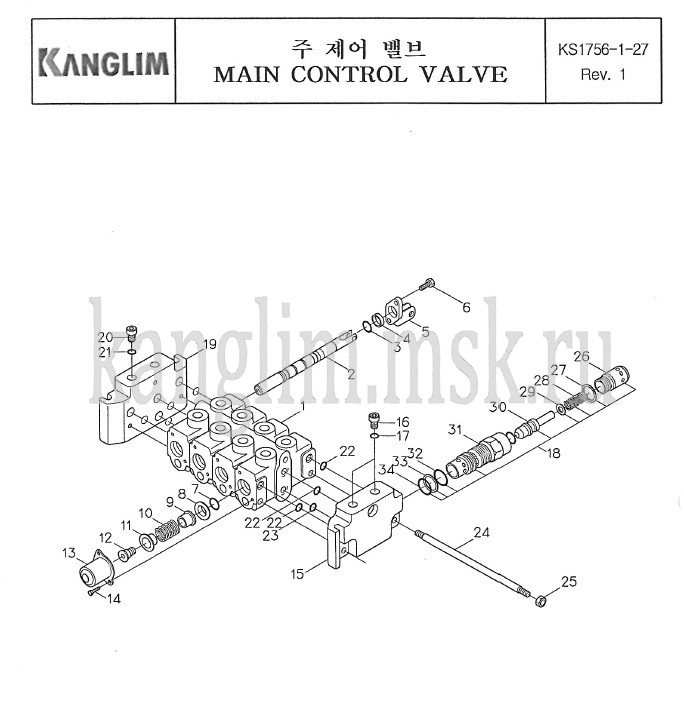

| KANGLIM | ОСНОВНОЙ УПРАВЛЯЮЩИЙ КЛАПАН |
KS1756-1-27
Rev. 1
|
|||
| № | ДЕТАЛЬ № | ОПИСАНИЕ | КОЛ. |
(ПРИМЕЧАНИЯ)
СЕРИЙНЫЙ №
|
|
| - | H1015160 | ОСНОВНОЙ УПРАВЛЯЮЩИЙ ГИДРАВЛИЧЕСКИЙ РАСПРЕДЕЛИТЕЛЬ КРАНОМ КМУ (КЛАПАН, ГИДРОРАСПРЕДЕЛИТЕЛЬ) | 1 | ||
| - | 2330-263162 | СЕКЦИЯ РАСПРЕДЕЛИТЕЛЯ (КЛАПАНА) В СБОРЕ | 4 | ||
| 1 | БЛОКИРОВКА | 4 | |||
| - | 2330-266992 | КРОНШТЕЙН 3-ПОЗИЦИОННЫЙ В СБОРЕ | 4 | ||
| 2 | ЗОЛОТНИК | 4 | |||
| 3 | ЗОЛОТНИК УПЛОТНЕНИТЕЛЬ В СБОРЕ | 4 | |||
| 4 | КОЛЬЦО, МАСЛОСЪЁМНОЕ | 4 | |||
| 5 | КРОНШТЕЙН | 4 | |||
| 6 | ВИНТ | 8 | |||
| - | 2330-260944 | КОНТРОЛЬНЫЙ, ЗОЛОТНИК | 4 | ||
| 7 | УПЛОТНЕНИТЕЛЬ, ЗОЛОТНИКА | 4 | |||
| 8 | ШАЙБА | 4 | |||
| 9 | НАПРАВЛЯЮЩАЯ, ПРУЖИНА | 4 | |||
| 10 | ПРУЖИНА | 4 | |||
| 11 | НАПРАВЛЯЮЩАЯ, ПРУЖИНА | 4 | |||
| 12 | ВИНТ, РАСПОРОЧНЫЙ | 4 | |||
| 13 | ЗАГЛУШКА | 4 | |||
| 14 | ВИНТ | 8 | |||
| - | 2330-260982 | СЕКЦИЯ, ВПУСКНАЯ | 1 | ||
| 15 | БЛОКИРОВКА, ВПУСКНАЯ | 1 | |||
| - | 2330-450059 | ПОРТ ПРОБКИ В СБОРЕ | 1 | ||
| 16 | ПРОБКА, ПОРТ | 1 | |||
| 17 | 60401713 | КОЛЬЦО | 1 | ||
| 18 | 2330-210203 | КЛАПАН, ГЛАВНОГО СБРОСА | 1 | ||
| - | 2330-260984 | СЕКЦИЯ, ВЫПУСКНАЯ | 1 | ||
| 19 | БЛОКИРОВКА, ВЫПУСКА | 1 | |||
| - | 2330-450073 | ПЕРЕНОС НА ПРОБКУ В СБОРЕ | 1 | ||
| 20 | ПРОБКА | 1 | |||
| 21 | КОЛЬЦО | 1 | |||
| 22 | КОЛЬЦО | 15 | |||
| 23 | КОЛЬЦО | 5 | |||
| 24 | ШТОК, РУЛЕВОЙ | 3 | |||
| 25 | ГАЙКА, ЗАПОРНАЯ | 3 | |||
| 26 | ВИНТ, РЕГУЛИРОВОЧНЫЙ | 1 | |||
| 27 | КОЛЬЦО | 1 | |||
| 28 | ПРУЖИНА | 1 | |||
| 29 | РАСПОРКА | 1 | |||
| 30 | ТАРЕЛЬЧАТЫЙ КЛАПАН | 1 | |||
| 31 | ВТУЛКА | 1 | |||
| 32 | 60401713 | КОЛЬЦО | 1 | ||
| 33 | КОЛЬЦО, ОПОРНОЕ | 1 | |||
| 34 | КОЛЬЦО | 1 | |||
