Клапан управления краном манипулятором

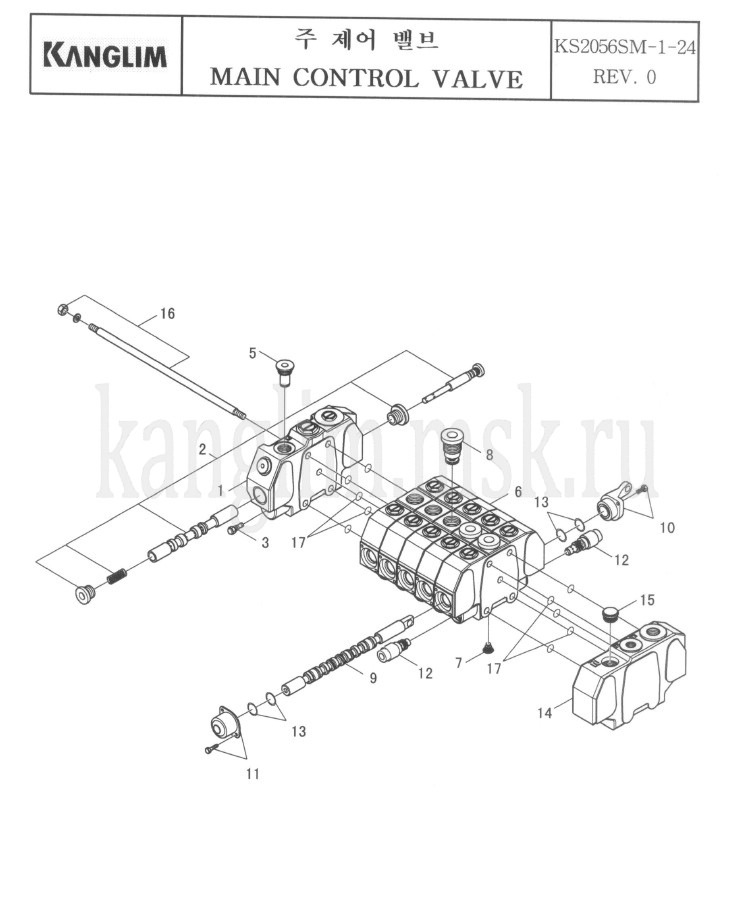

| KANGLIM | ОСНОВНОЙ УПРАВЛЯЮЩИЙ КЛАПАН |
KS2056SM-1-24
REV. 0
|
||
| № | ДЕТАЛЬ № | ОПИСАНИЕ | КОЛ. |
(ПРИМЕЧАНИЯ)
СЕРИЙНЫЙ №
|
| - | S1125937R1 | КЛАПАН, ОСНОВНОЙ УПРАВЛЯЮЩИЙ | 1 | RSQ244 |
| - | S1125912R1 | КЛАПАН, ОСНОВНОЙ УПРАВЛЯЮЩИЙ | 1 | RSQ245 |
| - | СЕКЦИЯ, ВХОДНАЯ | |||
| 1 | СЕКЦИЯ КОРПУСА, ВХОДНАЯ | 1 | ||
| 2 | БЛОК УПРАВЛЕНИЯ, РАСХОДА | 1 | ||
| 3 | КЛАПАН, ГЛАВНОГО СБРОСА | 1 | ||
| 5 | 2330-263631 | ПРОБКА PE20 | 1 | |
| - | СЕКЦИЯ, РАБОЧАЯ | |||
| 6 | СЕКЦИЯ КОРПУСА, РАБОЧАЯ |
4
(5)
|
||
| 7 | 2250-265122 | МАЛЫЙ РАСХОД ОБРАТНЫЙ КЛАПАН |
4
(5)
|
|
| 8 | ИЗМЕРИТЕЛЬ ПОЛНОГО РАСХОДА ОБРАТНЫЙ КЛАПАН |
4
(5)
|
||
| 9 | ЗОЛОТНИК |
4
(5)
|
||
| 10 | 2330-265088 | КРОНШТЕЙН |
4
(5)
|
|
| 11 | 2300-265166 | КОНТРОЛЬНЫЙ, ЗОЛОТНИК |
4
(5)
|
|
| 12 | 2330-210313 | ПРОБКА P400 |
4
(5)
|
|
| 13 | 2330-265363 | УПЛОТНИТЕЛЬНЫЙ НАБОР, ЗОЛОТНИКА |
4
(5)
|
|
| - | СЕКЦИЯ, ВЫХОДНАЯ | |||
| 14 | СЕКЦИЯ КОРПУС, ВЫХОДНАЯ | 1 | ||
| 15 | 2330-210315 | ПРОБКА PK400 | 1 | |
| - | ОБЩИЕ | |||
| 16 | 2330-261555 | ШТОК НАБОР, РУЛЕВОЙ | 4 | RSQ244 |
| - | 2330-261556 | ШТОК НАБОР, РУЛЕВОЙ | 5 | RSQ245 |
| 17 | УПЛОТНИТЕЛЬНЫЙ НАБОР, ПЕРЕСЕЧЕНИЕ | |||
