Гидроцилиндр подъема стрелы Kanglim KS 1756

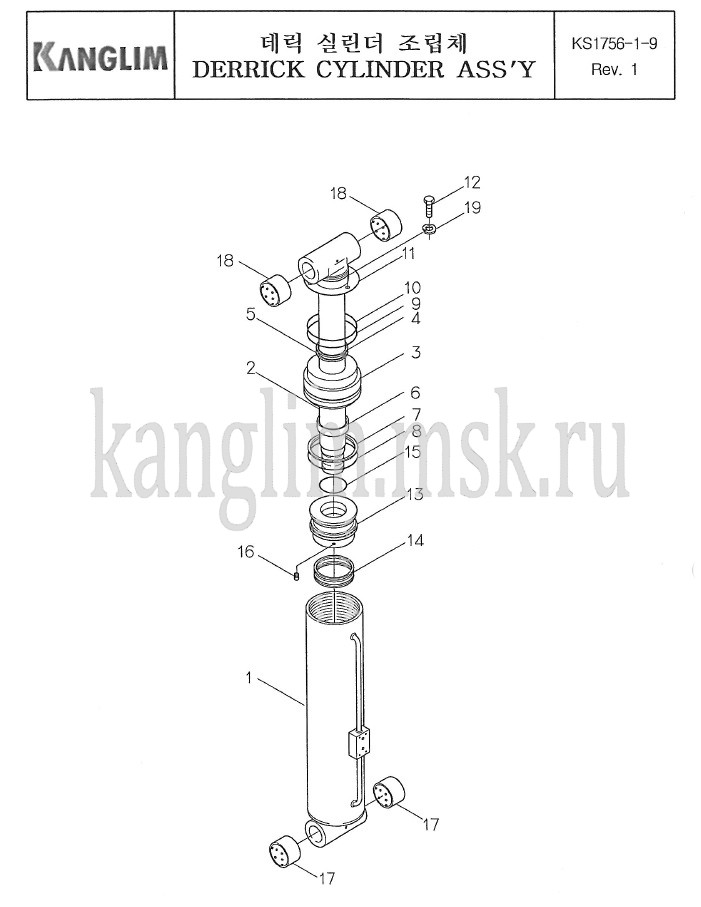

| KANGLIM | ЦИЛИНДР ПОДЪЕМА СТРЕЛЫ В СБОРЕ |
KS1756-1-9
Rev. 1
|
||
| № | ДЕТАЛЬ № | ОПИСАНИЕ | КОЛ. |
(ПРИМЕЧАНИЯ)
СЕРИЙНЫЙ №
|
| - | H1079781R1 | ЦИЛИНДР ПОДЪЕМА СТРЕЛЫ В СБОРЕ | 1 | |
| 1 | H1078170 | ТРУБА В СБОРЕ | 1 | |
| 2 | H1079799 | ШТОК В СБОРЕ | 1 | |
| 3 | H1055079 | КРЫШКА, ШТОКА | 1 | |
| 4 | S1050776 |
УПЛОТНЕНИЕ, ПЫЛЕЗАЩИТА | 1 |
PU6 110x
122.2x12
|
| 5 | S1054002 | УПЛОТНИТЕЛЬ, U | 1 |
T22 110x
130x16
|
| 6 | 43215215 | ВТУЛКА, DU | 1 | MB11050DU |
| 7 | 60354516 | КОЛЬЦО, ОПОРНОЕ | 1 | 2G150 |
| 8 | 60125026 | КОЛЬЦО | 1 | 1BG150 |
| 9 | H1075904 | КОЛЬЦО, СТОПОРНОЕ | 1 | |
| 10 | 60125115 | КОЛЬЦО | 1 | 1AG155 |
| 11 | H1075911R1 | КРЫШКА | 1 | |
| 12 | 26104579 | БОЛТ, ГНЕЗДО ШЕСТИГРАННОЕ | 3 | BB6x14 |
| 13 | H1038329 | ПОРШЕНЬ | 1 | |
| 14 | S1053990 | УПЛОТНЕНИТЕЛЬ, КОМПАКТНЫЙ | 1 |
L43160x
130x25.4
|
| 15 | 60123720 | КОЛЬЦО | 1 | 1BG85 |
| 16 | 23435560 | ВИНТ, УСТАНОВОЧНЫЙ | 1 | M8x8 |
| 17 | P1012271R1 | ВТУЛКА, МЕТАЛЛИЧЕСКАЯ | 2 | 55x60x60 |
| 18 | P1000924R1 | ВТУЛКА, BI-МЕТАЛЛИЧЕСКАЯ | 2 | 60x66x60 |
| 19 | 36120610 | ШАЙБА, ПРУЖИННАЯ | 3 | WS6 |
|
|
||||
